Paraurti anteriore

I punti di attacco differiscono a seconda dell'anno di produzione e della variante del modello.

VW Touran 2003-2006

-Sotto il cofano, svitare le due viti, rimuovere le due clip nella zona della serratura e rimuovere in avanti la griglia del radiatore.

-Svitare le due viti sotto la griglia (ruotate dall'alto verso il basso).

-Svitare le viti perimetrali nella parte inferiore del paraurti (svitate).

-Svita le ruote sul lato sinistro o destro, a seconda di quale lato smonterai.

-nei passaruota, Svitare le viti che fissano i rivestimenti dei passaruota al paraurti.

-spostiamo i rivestimenti dei passaruota di lato ed estraiamo un pistone per lato (inserito dal basso verso l'alto).

-Svitare una vite per lato nelle aperture per i fendinebbia.

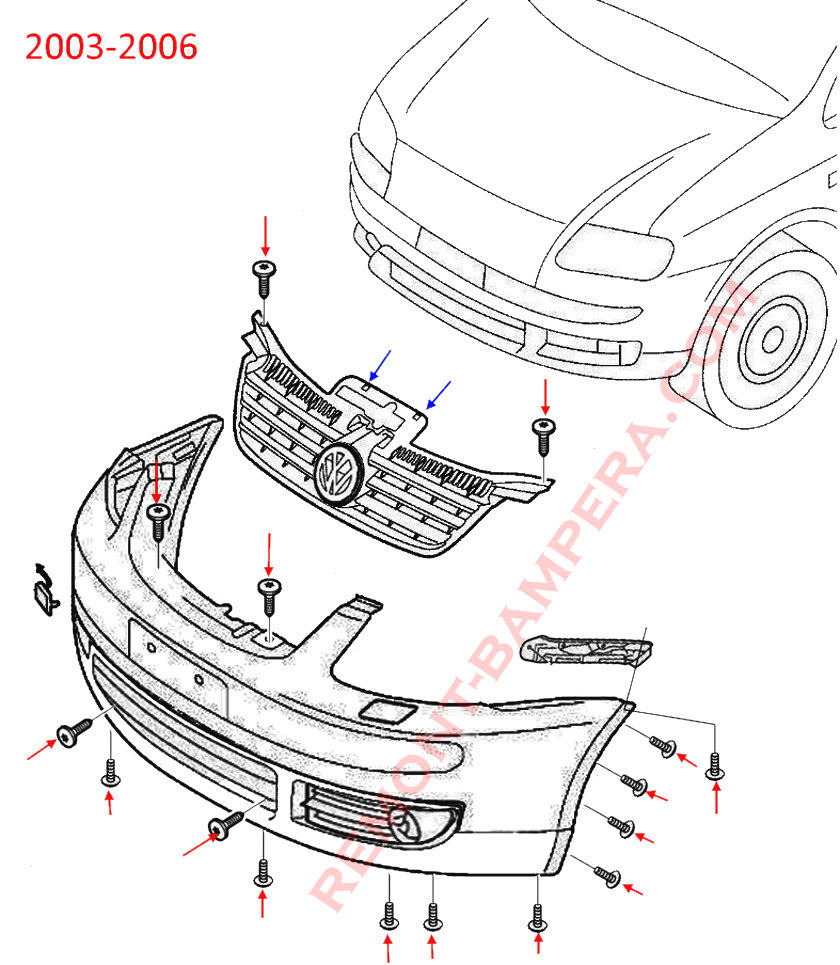

Schema di montaggio della griglia del radiatore VW Touran (fino al 2006)

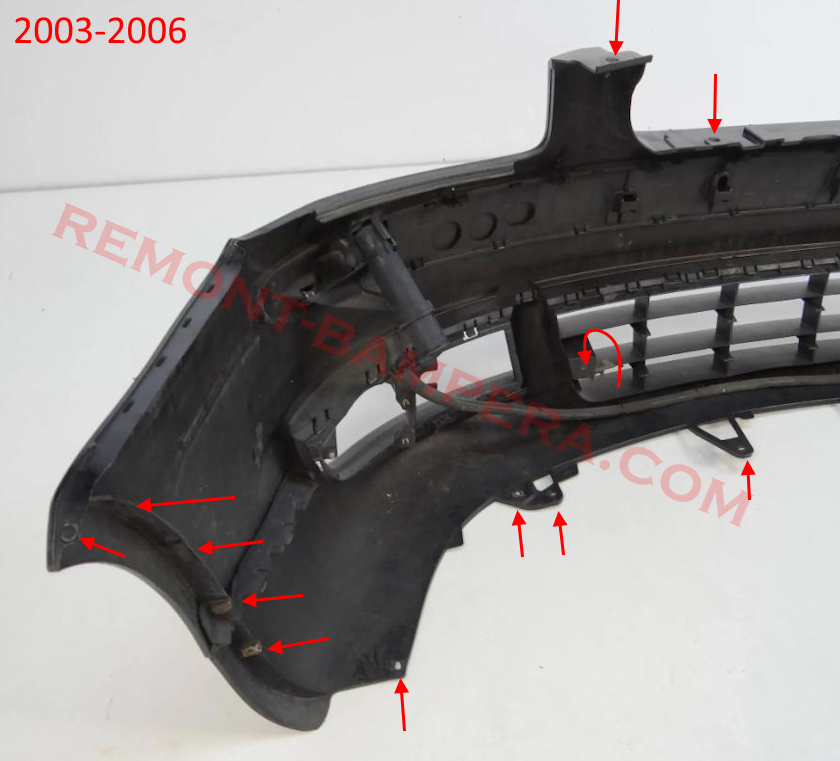

Schema fissaggio paraurti anteriore VW Touran (fino al 2006)

-con un assistente, tiriamo fuori il paraurti dalle guide in avanti, nel senso di marcia.

-rimuovere i connettori dei fendinebbia e dei sensori di parcheggio (se presenti).

VW Touran 2006-2010

La differenza principale è la griglia del radiatore.

-Svitare le due viti in alto e due in basso della griglia del radiatore.

-sganciare i fermi e rimuovere la griglia del radiatore.

Il resto differisce dal modello prima del 2006. insignificante.

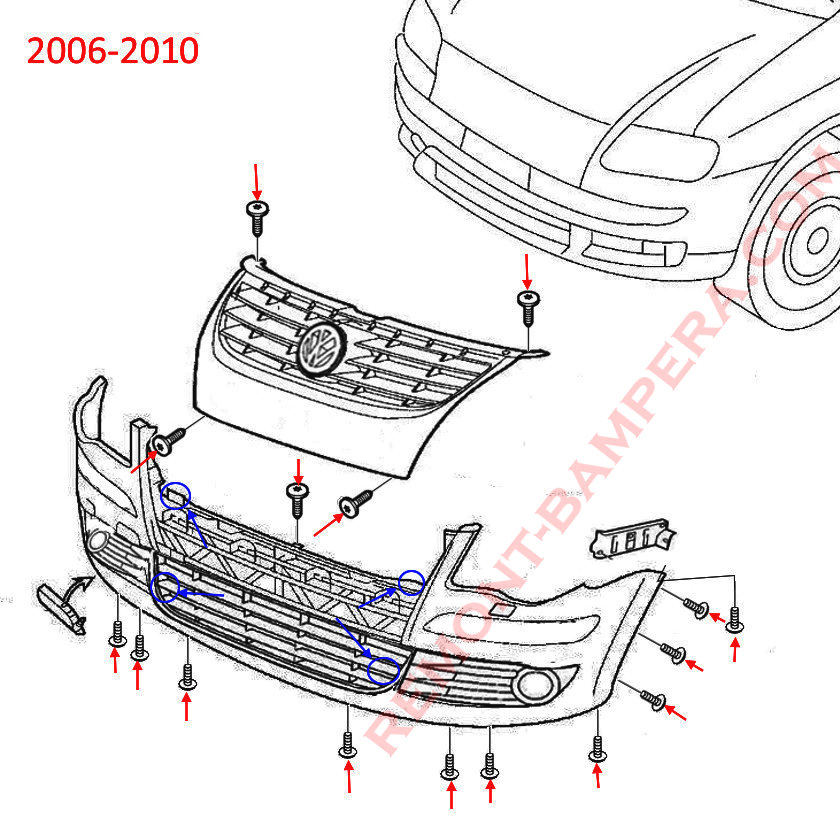

Schema di montaggio della griglia del radiatore VW Touran (fino al 2010)

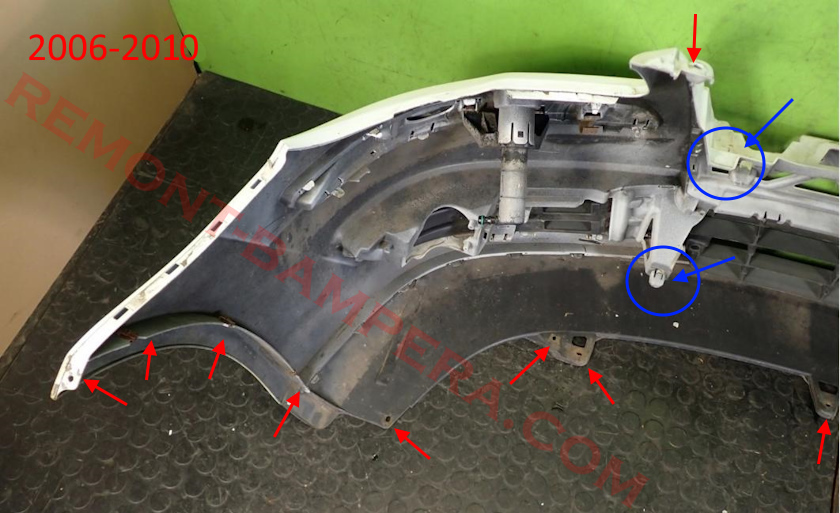

Schema di montaggio del paraurti anteriore VW Touran (fino al 2010)

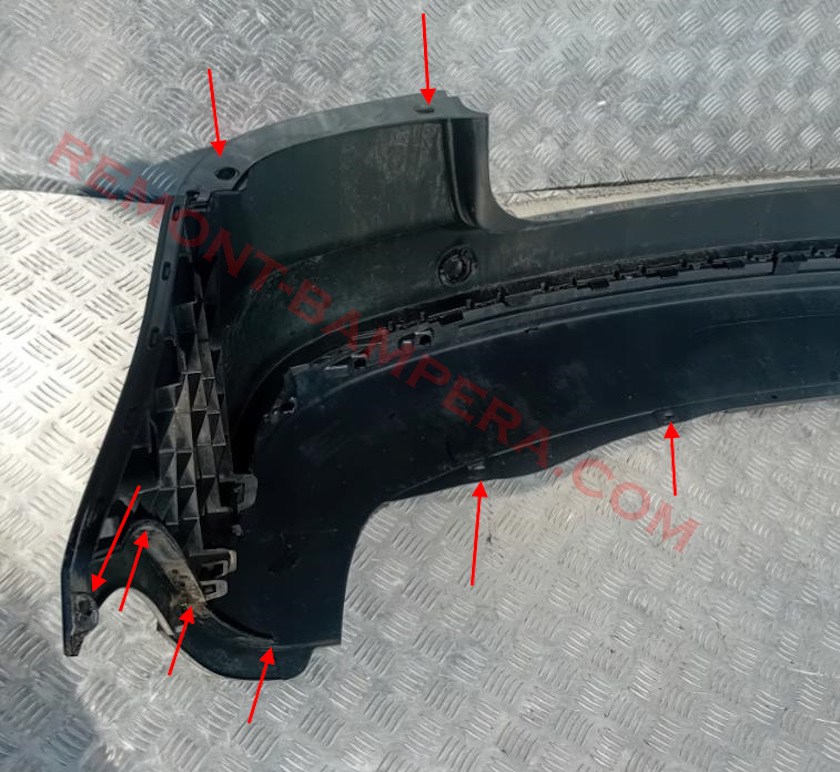

Paraurti posteriore

I punti di attacco differiscono a seconda dell'anno di produzione e della variante del modello.

-rimuovere i coperchi delle luci posteriori (fissati con fermi).

-sotto i teli, svitare due bulloni per lato e sfilare le lanterne dagli scrocchi sferici con un movimento laterale.

-sotto le luci posteriori, svitare due viti per lato (girate dall'alto verso il basso).

-Svitare le viti nei passaruota che fissano i rivestimenti dei passaruota.

-spostiamo i rivestimenti dei passaruota di lato ed estraiamo un pistone per lato (inserito dal basso verso l'alto).

-Svitare le viti nella parte inferiore del paraurti (attorcigliate dal basso verso l'alto).

-con un assistente, tirare indietro il paraurti dalle guide.

-rimuovere il connettore dai sensori di parcheggio (se presenti).

Schema di montaggio fanale posteriore VW Touran (fino al 2010)

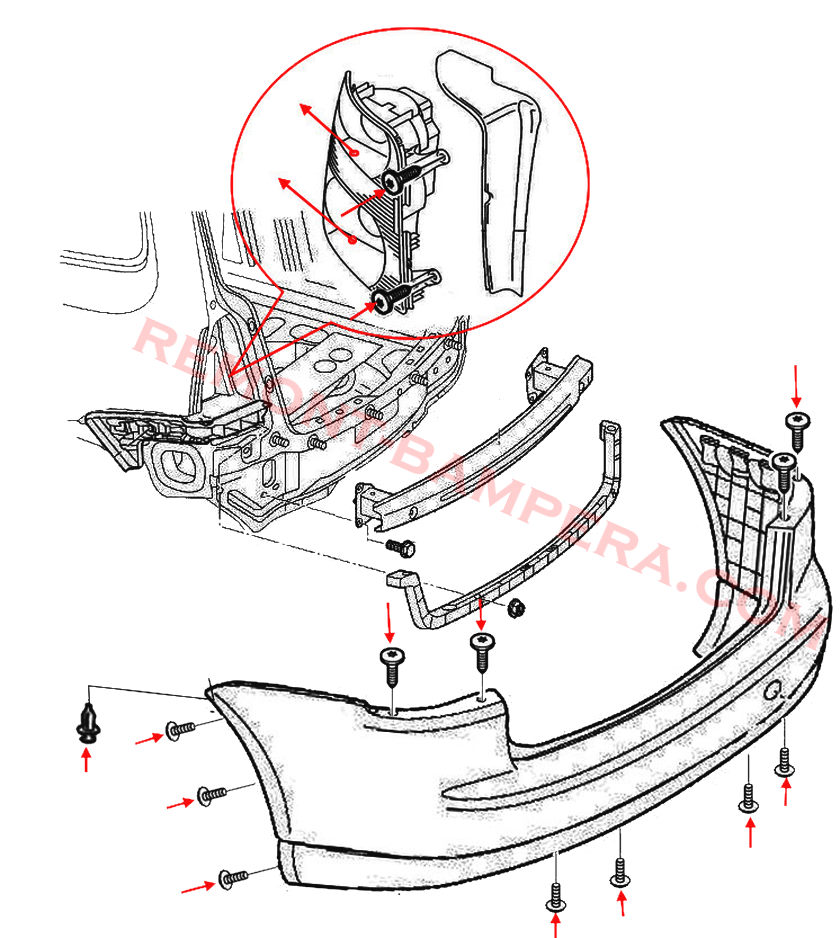

schema montaggio paraurti posteriore VW Touran (fino al 2010)
