Esquemas de montaje de parachoques. Las flechas indican tornillos, tapas y pestillos.

Parachoques delantero

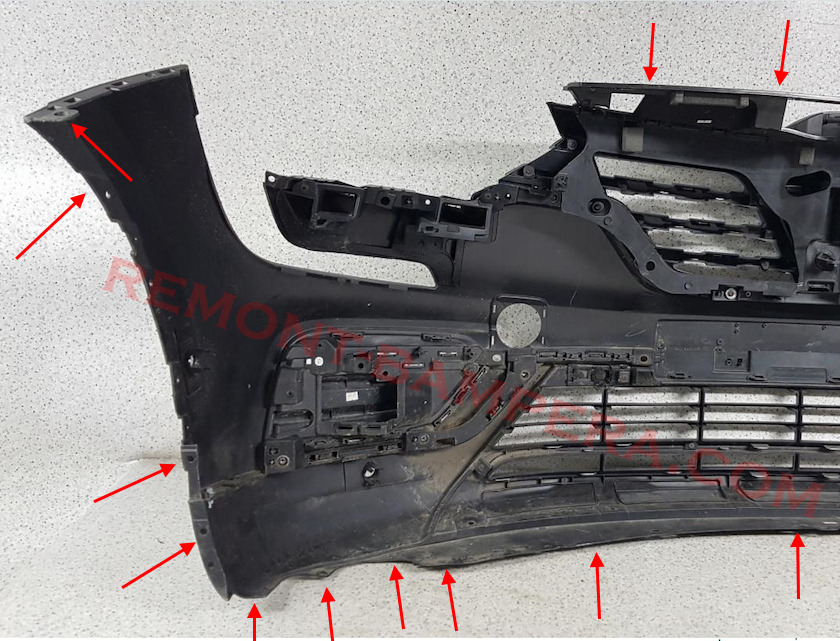

Puntos de fijación del parachoques delantero Renault Koleos 2 (después de 2016)

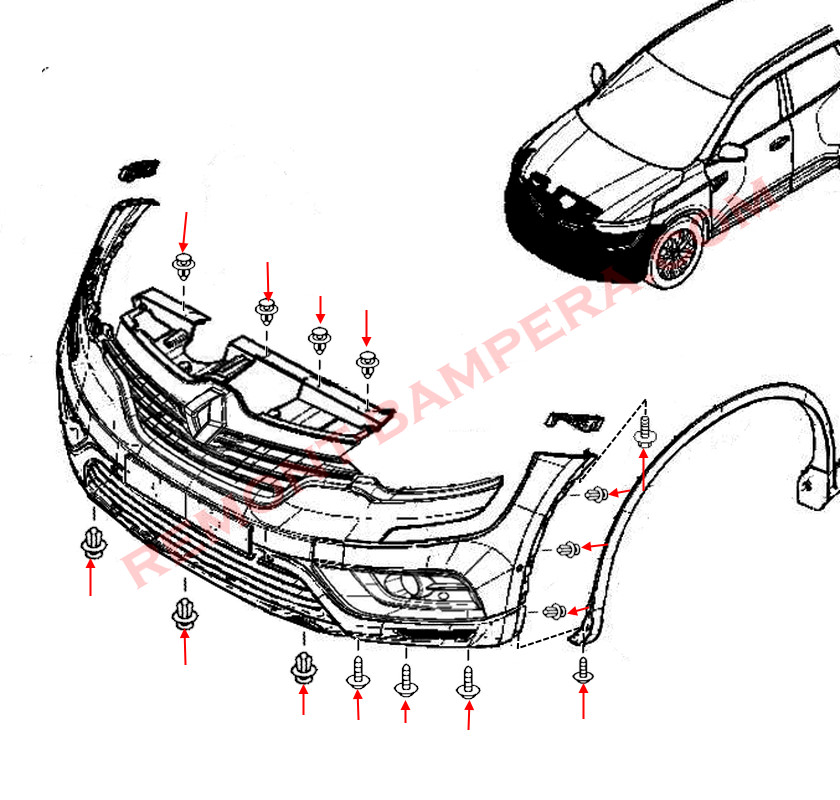

Esquema de montaje del parachoques delantero del Renault Koleos 2 (después de 2016)



Parachoques trasero

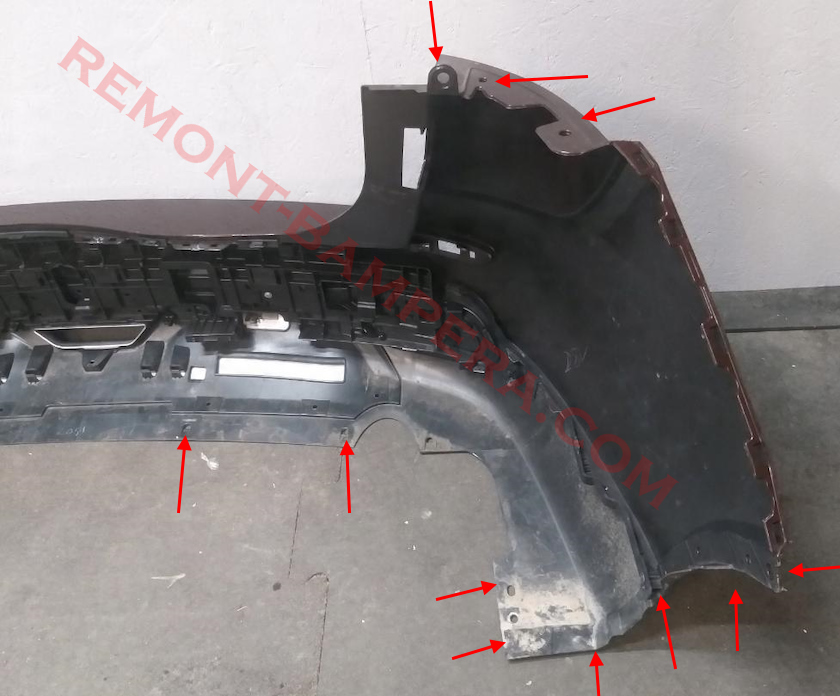

Puntos de fijación del parachoques trasero Renault Koleos 2 (después de 2016)

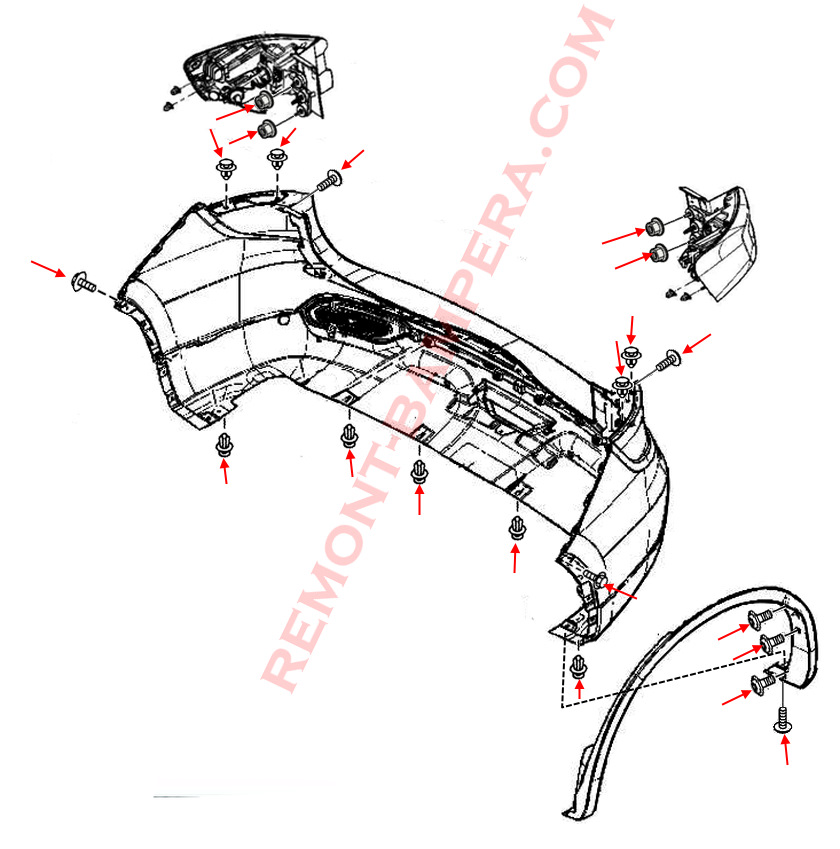

Esquema de montaje del parachoques trasero Renault Koleos 2 (después de 2016)
