A continuación se muestran los esquemas de montaje del parachoques. Las flechas indican la ubicación de tornillos, tuercas y tapas.

Parachoques delantero

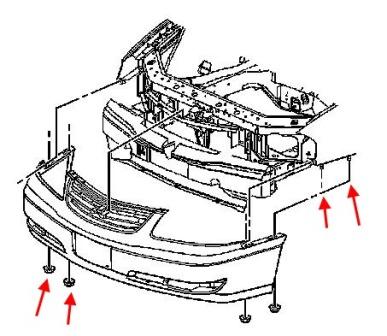

Diagrama de accesorios del guardabarros delantero Chevrolet Impala (1999-2006)

Diagrama de montaje del parachoques delantero del Chevrolet Impala (1999-2006)

Diagrama de montaje del parachoques delantero del Chevrolet Impala (1999-2006)

Diagrama de montaje del parachoques delantero del Chevrolet Impala (1999-2006)



Parachoques trasero

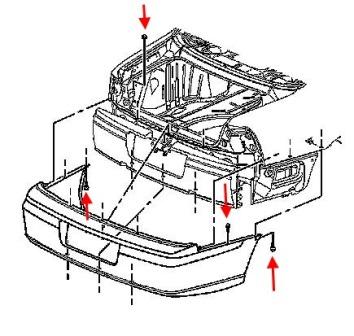

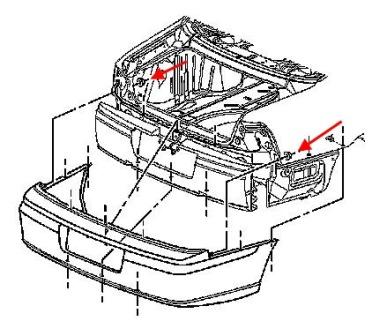

Esquema de montaje del guardabarros trasero del Chevrolet Impala (1999-2006)

Diagrama de montaje del parachoques trasero del Chevrolet Impala (1999-2006)

Diagrama de montaje del parachoques trasero del Chevrolet Impala (1999-2006)

Diagrama de montaje del parachoques trasero del Chevrolet Impala (1999-2006)
