Die Befestigungspunkte unterscheiden sich je nach Herstellungsjahr.

Frontstoßstange

- Nehmen Sie unter der Haube die Kappen heraus und entfernen Sie die drei Pads über dem Kühlergrill.

- Lösen Sie unter den Auskleidungen die Schraube und nehmen Sie die Kappen heraus (verdreht und von oben nach unten eingesetzt), lösen Sie sie von den Riegeln und entfernen Sie den Kühlergrill.

- Nehmen Sie unter dem Kühlergrill fünf Nieten heraus.

- Drehen Sie die Räder je nach der Seite, die Sie zerlegen möchten.

- In den Radkästen die Schrauben lösen.

- Lösen Sie die Schrauben um den Umfang an der Unterseite des Stoßfängers.

- Mit einem Assistenten lösen wir den Stoßfänger von den Riegeln in den Kotflügeln und ziehen ihn unter den Scheinwerfern vorsichtig zu uns hin.

- Entfernen Sie die Anschlüsse von den Nebelscheinwerfern (falls vorhanden).

- Entfernen Sie den Stecker von den Parksensoren (falls vorhanden).

- wenn Scheinwerferwaschanlagen vorhanden sind, trennen Sie die Schläuche.

Montageplan für die vordere Stoßstange des Lexus LX (nach 2007)

Montageplan für die vordere Stoßstange des Lexus LX (nach 2007)

Montageplan für das Kühlergrill des Lexus LX (nach 2007)

Lexus LX Frontkotflügel-Befestigungsdiagramm (nach 2007)

Montageplan für die vordere Stoßstange des Lexus LX (nach 2007)



Hintere Stoßstange

- Lösen Sie in den Radkästen die Schrauben, mit denen die Radlaufbuchsen und Schmutzfänger befestigt sind (um die Räder nicht zu entfernen, ist es bequemer, die Ratsche mit einer Düse zu drehen).

- Lösen Sie in der Kofferraumöffnung unter den Stopfen zwei Schrauben auf jeder Seite und entfernen Sie die Rücklichter.

- Bewegen Sie sich nach oben, um die Stoßstangenabdeckung (die von den Riegeln gehalten wird) zu entfernen.

- Lösen Sie die neun Schrauben in der Kofferraumöffnung.

- Lösen Sie die Schrauben um den Umfang im unteren Teil und lösen Sie die Kappen (verdreht und von unten eingesetzt) oben).

- Mit einem Assistenten lösen wir die Riegel in den Kotflügeln und unter den Rücklichtern.

- Zieht den Stoßfänger vorsichtig in Ihre Richtung.

- Entfernen Sie die Anschlüsse der elektrischen Ausrüstung (falls vorhanden).

 Montageplan für den hinteren Kotflügel Lexus LX (nach 2007)

Montageplan für die Lexus LX-Rückleuchte (nach 2007)

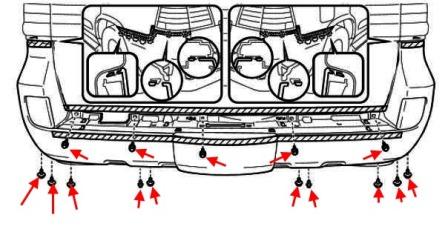

Montageplan für die hintere Stoßstange des Lexus LX (nach 2007)

Montageplan für die hintere Stoßstange des Lexus LX (nach 2007)

Montageplan für die hintere Stoßstange des Lexus LX (nach 2007)
